Во пејзажот на модерната електроника, густината на колото и интегритетот на сигналот ја дефинираат границата помеѓу функционалниот уред и иновацијата што е водечка на пазарот. Како што електронските системи стануваат покомпактни додека бараат повисоки перформанси, наПовеќеслојна табласе појави како основна технологија која ја овозможува оваа еволуција.HONTECстои во првите редови на овој домен, обезбедувајќи прототип со висока мешавина, мал волумен и брзо вртењеПовеќеслојна табларешенија за високотехнолошки индустрии во 28 земји.
Комплексноста на аПовеќеслојна табласе протега многу подалеку од едноставното додавање повеќе слоеви. Секој дополнителен слој воведува размислувања за контрола на импедансата, термичко управување и меѓуслојна регистрација кои бараат прецизни производствени способности.HONTECработи од стратешка локација во Шенжен, Гуангдонг, каде напредните фабрички капацитети ги исполнуваат ригорозните стандарди за квалитет. СекојПовеќеслојна таблапроизведеното го носи гаранцијата на сертификатите UL, SGS и ISO9001, со континуирана имплементација на стандардите ISO14001 и TS16949 кои ја одразуваат посветеноста на еколошката одговорност и системите за квалитет на автомобилската класа.
За инженерите кои дизајнираат за телекомуникации, медицински уреди, воздушни системи или индустриски контроли, изборот наПовеќеслојна таблапроизводителот директно влијае на времето до пазар и сигурноста на производот.HONTECкомбинира техничка експертиза со одговорна услуга, партнерство со UPS, DHL и шпедитери од светска класа за да се осигури дека нарачките за прототипови и производство стигнуваат до дестинации низ целиот свет без одлагање. Секое барање добива одговор во рок од 24 часа, што го одразува пристапот на прво место на клиентите кој изгради трајни партнерства низ целиот свет.
Одредување на соодветното броење на слоеви за aПовеќеслојна таблабара балансирање на електричните перформанси, физички ограничувања на просторот и сложеност на производството. Примарните размислувања започнуваат со барањата за насочување на сигналот. Дигиталните дизајни со голема брзина често бараат посебни слоеви за моќни рамнини и авиони за земја за да се одржи интегритетот на сигналот и да се намалат електромагнетните пречки. Кога густината на компонентите се зголемува, дополнителните слоеви на сигналот стануваат неопходни за да се приспособат на рутирањето без да се прекршуваат правилата за растојание. Термичкиот менаџмент, исто така, влијае на бројот на слоеви, бидејќи дополнителни бакарни рамнини можат да послужат како распрснувачи на топлина за компоненти со интензивна енергија.HONTECвообичаено им препорачува на клиентите да го проценат бројот на критични мрежи за кои е потребна контролирана импеданса, достапноста на недвижностите на таблата и саканиот сооднос на структурите преку. А добро испланиранаПовеќеслојна табласо соодветен број на слоеви ја намалува потребата за скапи редизајнирање за време на валидацијата на прототипот и гарантира дека финалниот производ ги исполнува и електричните и механичките барања.
Регистрацијата слој до слој е еден од најкритичните параметри за квалитет воПовеќеслојна таблаизработка.HONTECкористи напредни оптички системи за усогласување и повеќестепени контроли за регистрација во текот на процесот на производство. Процесот започнува со прецизно дупчење на регистрациони дупки во секој поединечен слој со користење на ласерски водени системи кои постигнуваат точност на положбата во рамките на микрони. За време на фазата на ламинирање, специјализираните системи за ламинирање со иглички обезбедуваат сите слоеви да останат совршено порамнети под висока температура и притисок. По ламинирањето, системите за инспекција со рендген ја потврдуваат точноста на регистрацијата пред да продолжат со следните процеси. ЗаПовеќеслојна табладизајни кои надминуваат дванаесет слоеви или инкорпорираат техники на секвенцијално ламинирање, HONTEC користи автоматска оптичка инспекција во повеќе фази за да открие каква било неусогласеност пред да го загрози финалниот производ. Овој ригорозен пристап кон регистрацијата осигурува дека закопаните виси, слепите виси и меѓуслојните врски одржуваат електричен континуитет низ целиот оџак, спречувајќи отворени кола или периодични дефекти кои би можеле да произлезат од поместување на слојот.
Тестирање на доверливост за аПовеќеслојна таблаопфаќа и електрична верификација и проценка на физичкиот стрес.HONTECимплементира сеопфатен протокол за тестирање кој започнува со електрично тестирање користејќи летечка сонда или системи базирани на тела за да се потврди континуитетот и изолацијата за секоја мрежа. ЗаПовеќеслојна табладизајни со карактеристики за меѓусебно поврзување со висока густина, тестирањето на импедансата се изведува со помош на рефлектометрија на временски домен за да се осигура дека карактеристичната импеданса ги исполнува специфицираните толеранции. Тестирањето на термички стрес ги подложува плочите на повеќе циклуси на екстремни температурни варијации за да се идентификуваат какви било латентни дефекти како што се пукнатини на цевката или раслојување. Дополнителните тестови вклучуваат анализа на јонска контаминација за да се потврди чистотата, тестирање на лемење со пливање за интегритетот на завршната површина и анализа на микро-секција што овозможува внатрешна инспекција на структурите и врските на слоевите. HONTEC одржува детални записи за следливост за секоја повеќеслојна плоча, овозможувајќи им на клиентите пристап до квалитетна документација и резултати од тестот. Овој повеќеслоен пристап кон тестирањето осигурува дека плочите работат сигурно во нивните наменети опкружувања за примена, без разлика дали се подложени на автомобилски термички циклус, индустриски вибрации или долгорочни оперативни барања.
Разликата помеѓу стандарден добавувач и доверлив производствен партнер станува очигледна кога ќе се појават предизвици во дизајнот.HONTECобезбедува инженерска поддршка која се протега од дизајн за прегледи на производственост до упатства за избор на материјалиПовеќеслојна таблапроекти. Клиентите имаат корист од пристапот до техничката експертиза која помага да се оптимизираат натрупувањата на слоеви, да се намалат трошоците за изработка и да се предвидат потенцијалните производствени ограничувања пред тие да влијаат на распоредот.
НаПовеќеслојна табласпособности за изработка наHONTECсе протега од 4-слојни прототипови до сложени 20-слојни структури кои вклучуваат слепи виси, закопани виси и профили на контролирана импеданса. Опциите за избор на материјали вклучуваат стандарден FR-4 за апликации чувствителни на трошоци, материјали со високи перформанси како Megtron и Isola за барања за високи фреквенции и специјализирани ламинати за RF и микробранови апликации.
Со одговорен тим посветен на јасна комуникација и логистичка мрежа изградена за глобален дофат,HONTECиспорачуваПовеќеслојна табларешенија кои ја усогласуваат техничката извонредност со оперативната ефикасност. За инженери за дизајн и професионалци за набавки кои бараат доверлив партнер за сложени барања за ПХБ,HONTECпретставува докажан избор поткрепен со сертификати, искуство и филозофија на прво место на клиентите.
ST115G PCB - со развојот на интегрирана технологија и технологија на микроелектронско пакување, вкупната густина на моќност на електронските компоненти расте, додека физичката големина на електронските компоненти и електронската опрема постепено се стреми да биде мала и минијатуризирана, што резултира во брза акумулација на топлина , што резултира во зголемување на топлинскиот флукс околу интегрираните уреди. Затоа, околината со висока температура ќе влијае на електронските компоненти и уреди Ова бара поефикасна шема на термичка контрола. Затоа, дисипацијата на топлина на електронските компоненти стана главен фокус во сегашните електронски компоненти и производството на електронска опрема.

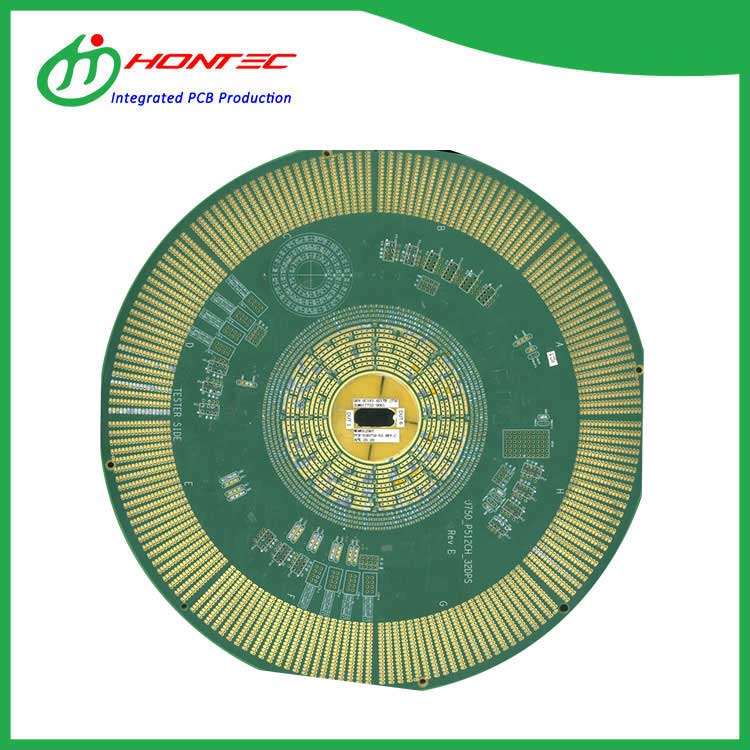

ПХБ без халогени - халоген (халоген) е група VII не-златен елемент Дужи во Баи, вклучувајќи пет елементи: флуор, хлор, бром, јод и астатин. Астатинот е радиоактивен елемент, а халогенот обично се нарекува флуор, хлор, бром и јод. PCB без халогени е заштита на животната средина PCB не ги содржи горенаведените елементи.
Tg250 PCB е изработен од полиимиден материјал. Може долго да издржи на висока температура и не се деформира на 230 степени. Таа е погодна за опрема со висока температура, а нејзината цена е малку повисока од онаа на обичниот FR4
S1000-2M PCB е изработен од S1000-2M материјал со TG вредност од 180. Тоа е добар избор за повеќеслојни PCB со голема сигурност, високи перформанси на трошоците, високи перформанси, стабилност и практичност
За апликации со голема брзина, перформансите на плочата играат важна улога. IT180A PCB припаѓа на табли со висок Tg, кој исто така најчесто се користи со висока Tg плоча. Има перформанси со високи трошоци, стабилни перформанси и може да се користи за сигнали во рамките на 10G.
ENEPIG PCB е кратенка од позлата, паладиум и никел. ENEPIG PCB облогата е најновата технологија што се користи во индустријата за електронски кола и индустријата за полупроводници. Златната обвивка со дебелина од 10 nm и паладиумската облога со дебелина од 50 nm можат да постигнат добра спроводливост, отпорност на корозија и отпорност на триење.
