Во различни сценарија за апликации,табла со голема брзинаДизајнот треба внимателно да ги вклопи своите основни функции и физички ограничувања, покажувајќи очигледен диференциран акцент. Како нервен центар на системот, плочата за задникот носи голема одговорност за поврзување на многу картички за ќерка и реализирање на голема брзина на размена на податоци. Основниот предизвик на овој вид дизајн со голема брзина е да се надминат проблемите со интегритетот на сигналот предизвикани од интерконекцијата на ултра висока густина. Наметнува посебен акцент на строгата контрола на импеданса за да одговара на каналите со голема брзина на сигналот и има скоро груби барања за процесот на конектори за избор, распоред и грб. Рефлексија и крстосница мора да бидат минимизирани за да се обезбеди сигурност на податоците и синхронизација на часовникот под пренесување на долги растојанија. Во исто време, огромната физичка големина и комплексната структура за редење на задната плоча, исто така, даваат уникатни барања за дисипација на топлина и механичка јачина.
За линиски картички (или визит-картички), големата брзина на нив е директно одговорна за пренесување, обработка и пренасочување на сигнали. Овој вид дизајн се фокусира на оптимизирање на преносот на сигналите од интерфејси до чипови за обработка. Брзините табли мора внимателно да постават линии со голема брзина на диференцијални пар, прецизно да ја контролираат нивната еднаква должина, еднакво растојание и растојание за да се минимизираат меѓусебно мешање и искривување на сигналот и да се обезбеди верност на податоците на високи фреквенции (како што е 25G+). Интегритетот на електрична енергија и напојувањето со низок шум се уште еден клуч, и мора да се обезбеди исклучително „чист“ извор на енергија за чипови со голема брзина преку оптимизирано редење, голем број на кондензатори за раздвојување и можни слоеви на струја. Покрај тоа, густината на дисипацијата на топлина е обично поголема, а потребен е топлински мијалник или дури и дизајн на канали.

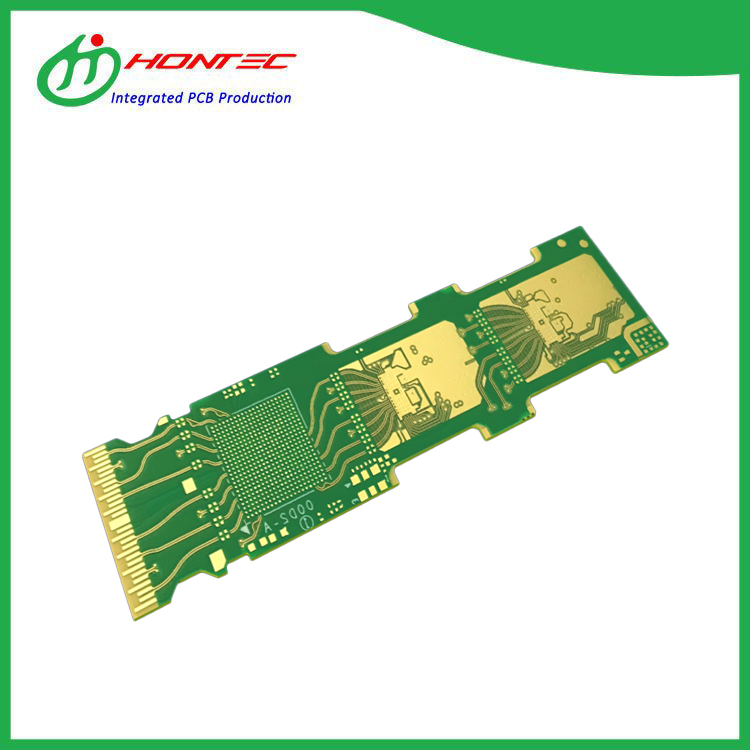

Што се однесува до оптичките модули,табли со голема брзинаВнатре во нив реализираат електро-оптичка/фотоелектрична конверзија во исклучително компактен простор. Примарниот фокус на дизајнот е многу компресиран на крајната рамнотежа помеѓу екстремната минијатуризација и перформансите со висока фреквенција. Областа на брзински табли е многу скапа, бројот на жици слоеви е ограничен, а концептот за дизајн RF е широко позајмен. Неопходно е фино да се симулира и оптимизира структурата на микрострипцијата/стриплинот, да се посвети посебно внимание на ефектот на кожата со висока фреквенција и загубата на диелектрик и умно да се користат мешани материјали за подлога (како што се FR4 во комбинација со Роџерс) за да се исполнат строгите индикатори за загуба на вметнување и загуба. Неговиот дизајн исто така мора да го реши проблемот со електромагнетната компатибилност помеѓу чипови со голема брзина, погонски кола и ласери/детектори на екстремно кратки растојанија за интерконекција. Накратко, при дизајнирање на брзински табли, плочката се фокусира на стабилноста на интерконекции со голема големина, висока густина, линиската картичка го потенцира квалитетот на сигналот и гаранцијата за напојување на интегрираната патека, а оптичкиот модул следи перформанси со голема фреквенција и координација на дисипација на топлина под границата на минијатуризација.
