Кои се сценаријата за апликации на HDI PCB?

2025-08-26

Интерконекција со висока густина(HDI) ПЦБ овозможуваат револуционерни достигнувања во електрониката со пакување на сложено коло во компактни дизајни. Како лидер во производството на HDI PCB,ХонтекОвозможува барања за прецизни решенија за индустрии кои бараат прецизност, сигурност и брза иновација. Со сертификати, вклучувајќи UL, SGS и ISO9001 и рационализирана логистика преку UPS -от/DHL, ние ги зајакнуваме клиентите за сечење низ 28 земји. Подолу, истражувамеHDI PCBАпликации, технички спецификации и придобивки специфични за индустријата.

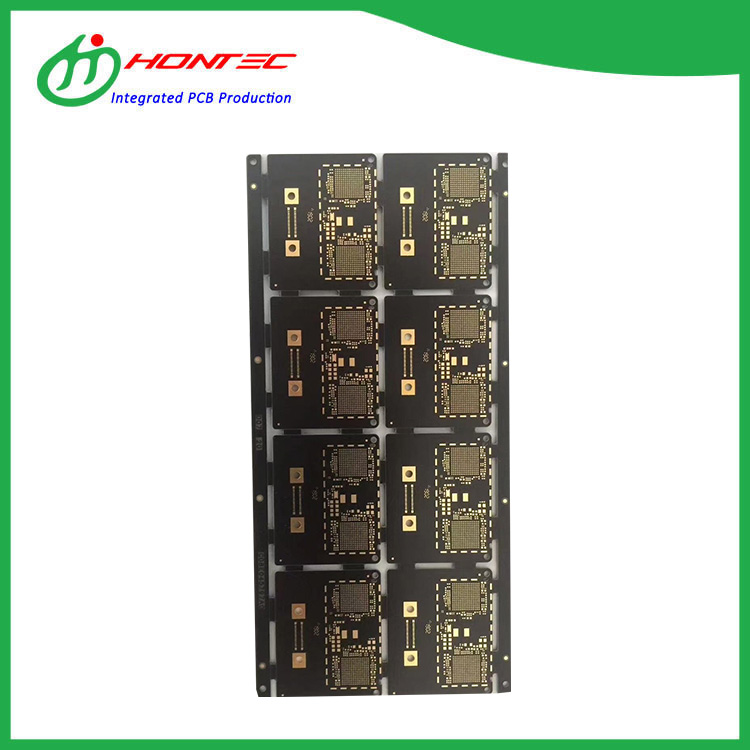

HDI PCB

Разбирање на HDI PCB

HDI PCBКористете микро-Vias, слепи/закопани вијали и траги од фино-линија за да постигнете поголема густина на жици од традиционалните табли. Ова овозможува:

Минијатуризација: Големини на уредот за намалување за 40-60%.

Подобрени перформанси: Намалете го загубата на сигналот и вкрстеното разгледување.

Повеќеслојна интеграција: Поддршка комплексни дизајни во ограничени простори.


Сценарија за апликации на HDI PCB

A. Електроника на потрошувачи

Паметни телефони/таблети: Овозможува ултра тенки дизајни со мулти-камера низи и 5G модули.

Облеки за носење: Компактни здравствени монитори и слушалки за AR/VR.

Б. Медицински уреди

Системи за слики: МРИ машини и преносни уреди за ултразвук.

Импланти: срцеви монитори со биокомпатибилни материјали.

В. Автомобилска електроника

АДАС: Сензори на Лидар и автономни контролни единици.

Инфозабава: Екрани со висока резолуција и центри за поврзување.

Д. Воздухопловна и одбрана

Авионика: Системи за контрола на летот со ЕМИ заштитува.

Сателитски комитети: Лесни, отпорни на зрачење.

E. телекомуникации

5G инфраструктура: основни станици и засилувачи на РФ.

Рутери/прекинувачи: Пренесување на податоци со голема брзина.

.. Индустриска автоматизација

Роботика: Моторни контролори и интерфејси на сензори.

IoT Gateways: уреди за пресметување на работ.



Параметар Стандарден опсег Напредна способност
Броење на слоеви 4-20 слоеви До 30 слоја
Минимална трага/простор 3/3 мил (76,2 μm) 2/2 мил (50,8 μm)
Микро-VIA дијаметар 0,1 мм 0,075 мм
Дебелина на таблата 0,4–3,0 мм 0,2–5,0 мм
Површинска завршница Ениг, Хасл, сребро за потопување OSP, тврдо злато
Материјал FR-4, High-Tg, Роџерс Полиимид, без халоген
